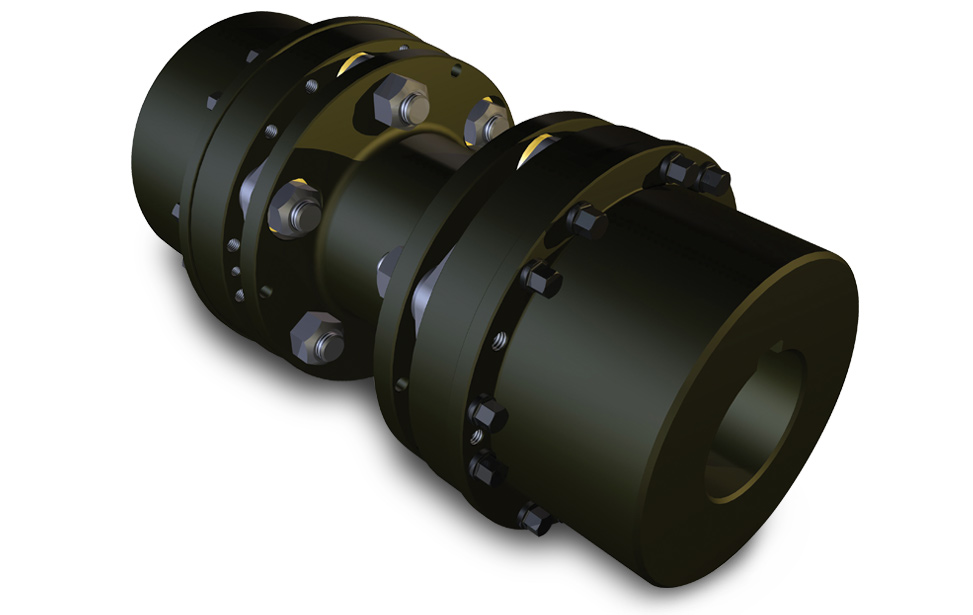

Torsiflex-I盘式联轴器

Torsiflex-I盘式联轴器|TB Wood's

Torsiflex-i盘式联轴器专为工艺泵和一般工业应用而设计。Torsiflex是一种不需要润滑的全金属盘式联轴器，它具有插入式功能，可以在不干扰泵对齐的情况下进行安装和拆卸。

优点

标准联轴器完全符合API 610/ISO 14691的要求

插入式垫片设计允许在不干扰轮毂的情况下进行安装和拆卸

英制系列轮毂连接螺钉（可根据要求提供公制）

坚固的磁盘组设计允许在较小的联轴器中承受更大的扭矩负载，从而降低重量

用于高夹紧载荷、增加摩擦扭矩载荷和降低螺栓弯曲应力的大型螺栓

最大孔径与NEMA电机轴匹配，每次应用可节省高达60%的重量

更小的直径和更低的每HP重量提供了更好的固有平衡

ATEX符合标准——Exll 2GDc135摄氏度（T4）

内置防脱落功能

磷酸锌涂层标准

前两种尺寸的大型轮毂可供选择

符合API 671/ISO 10441

产品特点

Torsiflex-i联轴器由2个轮毂和一个工厂组装的传动装置组成。

安装包括将轮毂安装到机械轴端，引入传动装置，然后用连接螺钉固定

显示的最大速度适用于标准材料。当需要更高的速度时，请咨询Ameridrives Couplings

可接受规定额定值的1.75倍峰值扭矩和2.7倍力矩扭矩

无火花过载保护是所有Torsiflex-i联轴器的标准功能，使其适用于GAS ZONE环境

标准联轴器专为通用应用而设计，适用于大多数工艺泵、风扇和压缩机应用

可用的特殊联轴器版本包括：

扭矩过载保护

有限端浮动

电气绝缘

适用于高循环扭矩的螺栓接头

材料

Torsiflex-i系列采用以下标准结构材料。替代材料可用于特殊应用，并可根据要求提供。

轮毂：碳钢

垫片：碳钢

适配器：碳钢

圆盘：不锈钢（301）

螺栓：合金钢

螺母：合金钢

过载项圈：高强度“无火花”材料

ATEX认证证书编号SIRA 03ATEX205
